光伏逆變器

概況

逆變器也稱逆變電源，是將直流電能轉變成交流電能的變流裝置。光伏逆變器就是應用在太陽能光伏發電系統中的逆變器，是光伏系統中的一個重要部件。逆變器效率的高低影響著光伏發電系統效率的高低，因此，逆變器的選擇非常重要。隨著技術的不斷發展，光伏逆變器也將向著體積更小、效率更高、性能指標更優越的方向發展。

IGBT是一種功率器件，在逆變器中承擔著功率變換和能量傳輸?shù)淖饔?，是逆變器的心臟。IGBT能比其他功率元件提供更多的效益，其中包括高載流能力、以電壓而非電流進行控制，并能使逆并聯二極管與IGBT配合。IGBT是構成光伏逆變器中的重要開關器件，能夠幫助系統減少損耗，約占逆變器總成本的10%。

電路拓撲

隨著太陽能、UPS技術的不斷發展和市場的不斷擴大，對逆變器效率的要求也越來越被制造商所重視，因此三電平的拓撲結構便應運而生。眾所周知，與傳統兩電平結構相比，三電平結構除了使單個IGBT阻斷電壓減半之外，還具有諧波小、損耗低、效率高等優勢。目前針對IGBT三電平拓撲結構有很多種，最常見的兩種拓撲結構為三電平“I”型和三電平“T”型。

產品概況

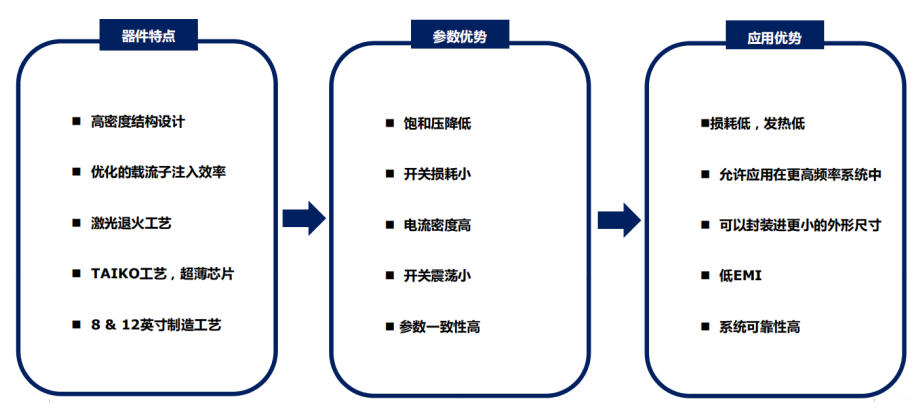

新潔能利用溝槽柵場截止型IGBT技術（Trench Field Stop）理論，通過采用高密度器件結構設計以及先進的超薄芯片加工工藝，推出全新一代Trench FS II IGBT系列產品，該系列產品通過優化載流子注入效率和載流分布，顯著降低器件的飽和壓降（V_CE(sat)）和關斷損耗（E_off），從而降低器件功耗，提升系統效率。

Trench FS II IGBT系列產品具有更好的溫度特性，可以有效的避免器件工作中的電流集中，且產品通過優化器件結構設計，使其在工作過程中的電壓和電流諧振更小，使器件在并聯工作或其他電路設計方案中都可以正常工作。

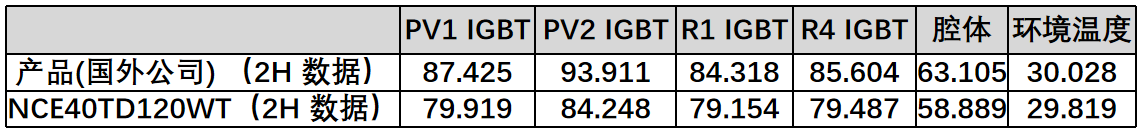

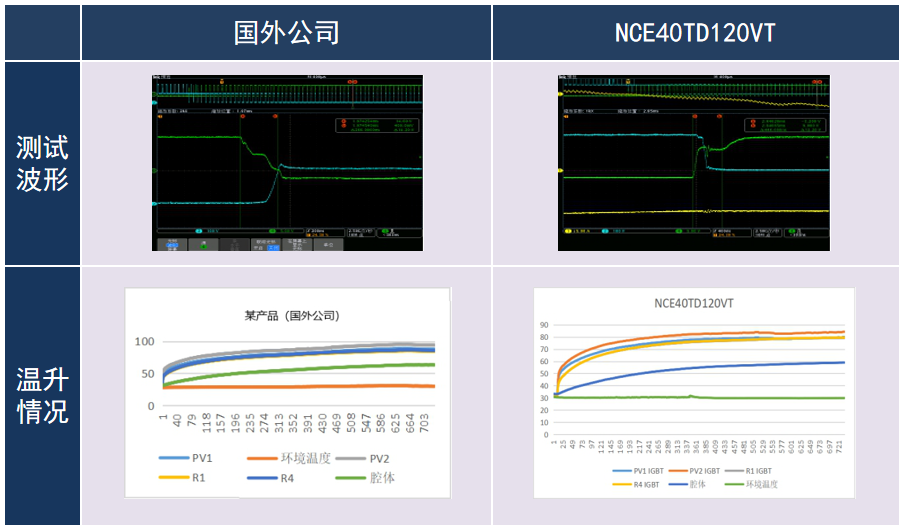

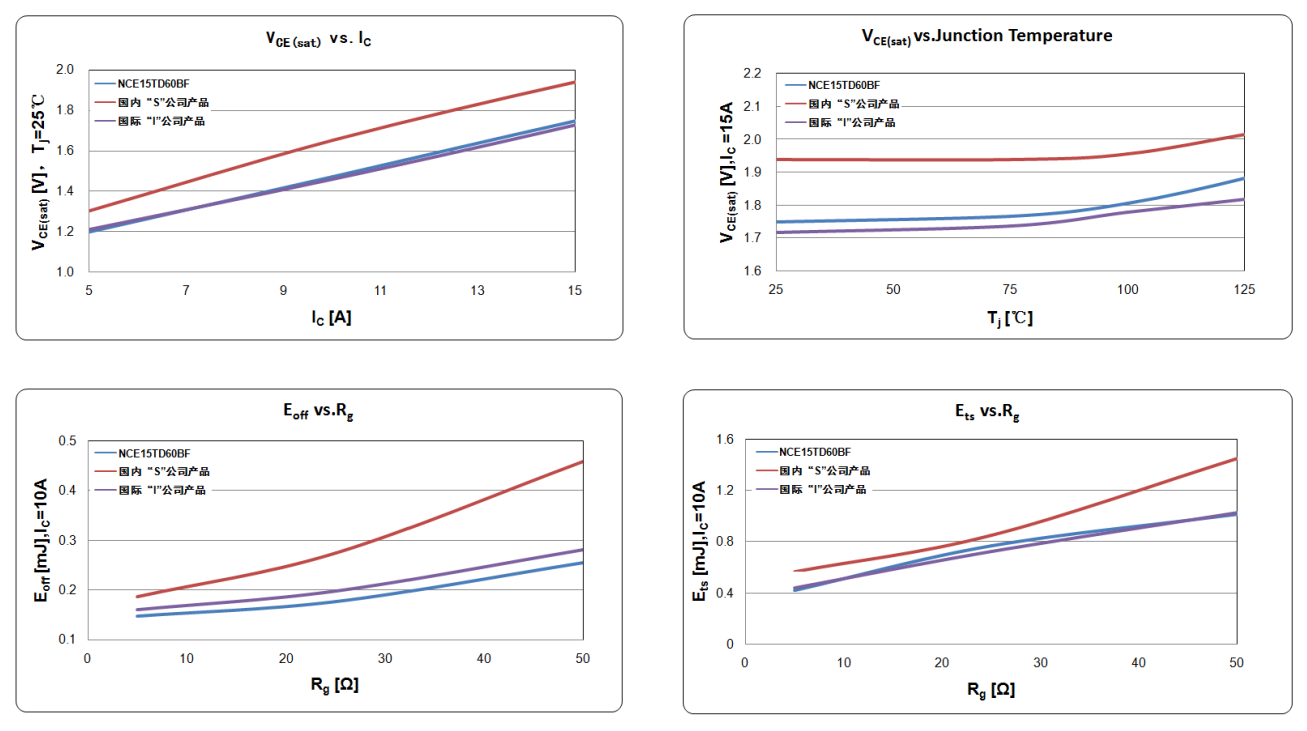

Trench FS II IGBT與其他廠家同規格產品參數對比
